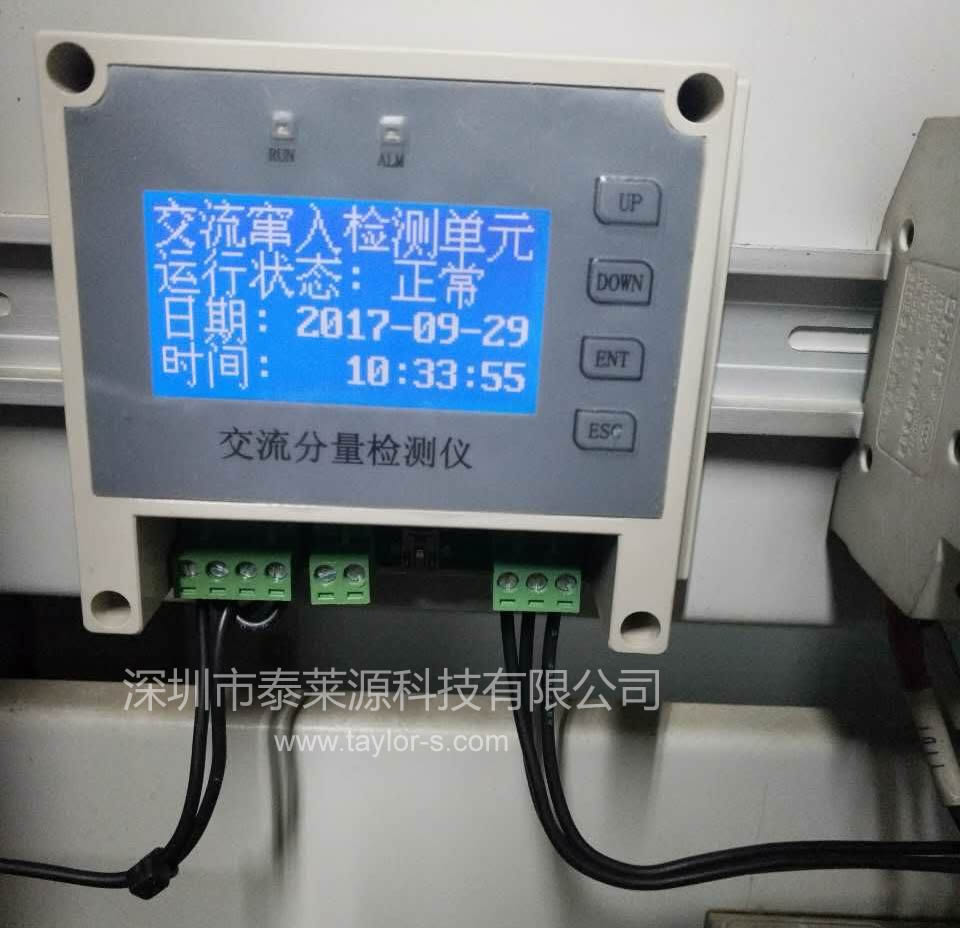

交流分量檢測儀是我司根據國家電網最新安規要求，所設計的一款交流混入直流系統監控裝置；實時監測直流正負母線交流分量信號，超出限定值立刻給出聲光告警信號，并可通過告警繼電器和RS485通信口將故障信號傳輸給后臺或其他保護設備。
接線簡單、安裝維護方便。
產品技術參數
環境條件
環境參數 | 工作溫度 | －25℃～45℃ |
儲存溫度 | －40℃～60℃ |
相對濕度 | ≤95％ |
大氣壓力 | 70～106kPa |
功能特性
序號 | 項目 | 描述 | 備注 |
1 | 供電電源 | 85VDC ~ 300VDC |
|
2 | 直流母線電壓等級 | 110V、220V |
|
3 | 交流竄入檢測范圍 | 1V ~ 280V |
|
4 | 交流分量測量精度 | ±0.5% |
|
5 | 顯示功能 | 采用12864LCD顯示器，全中文顯示 |
|
6 | 按鍵操作 | 標準四鍵操作鍵盤 |
|
7 | 設置功能 | 可設置報警門限值、系統時間、通信參數以及歷史故障清除功能 |
|
8 | 報警功能 | 竄入交流分量過高報警 |
|
9 | 報警輸出 | 干接點、告警聲音、告警指示燈、后臺遠傳等多種模式 |
|
10 | 故障記錄功能 | 可記錄至少50條歷史告警數據，且掉電保存 |
|
11 |
|
|
|
12 | 通信方式 | RS485，9600波特率，MODBUS協議 |
|
13 | 接地電阻 | >500KΩ |
|
